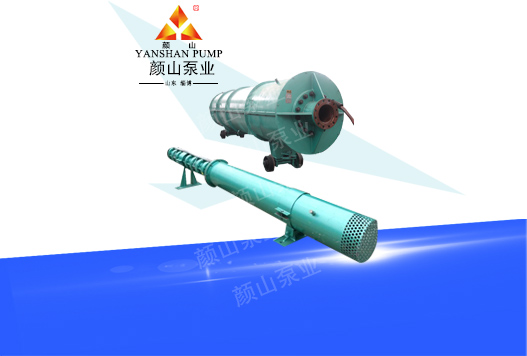

QJ(W)系列卧式潜水电泵

QJ(W)系列卧式潜水电泵
产品概述:

  QJ(W)系列卧式潜水电泵是我公司基于多年潜水电泵研发、生产的基础上重新开发设计的一种产品,也是井用潜水电泵产品的延伸。主要用于开放性水域提取清水(如水库、水池、水渠等),也可做为地面泵使用。该系列电泵主机由QJ(W)型潜水泵和其配套潜水电机组成一体潜入水下工作。特别设计一套帮助电机散热的装置,该装置能够强制水流顺着电机外壳流动,带走电机热量从而起到降低电机温度的效果,保证了电机运行的可靠性。该系列水泵还具有结构紧凑、体积小、噪音低、无二次污染、安装使用维护方便、运行安全可靠、高效节能、不需建造泵房等优点。

具体型号参数请点击下载QJ系列潜水泵

  • 工作原理

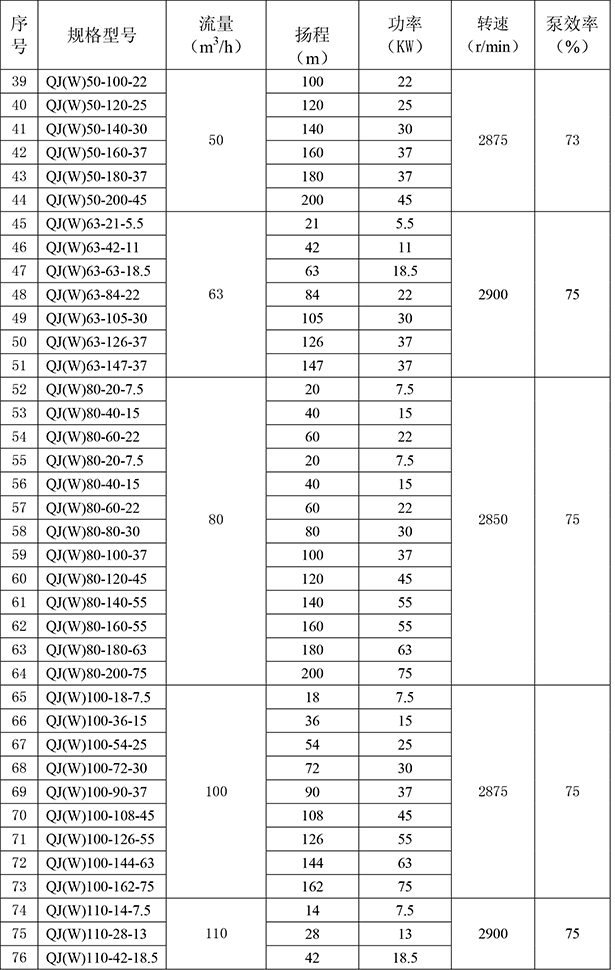

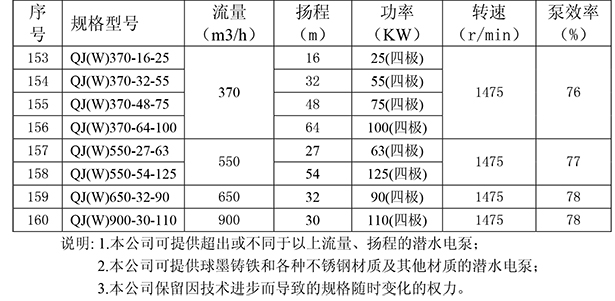

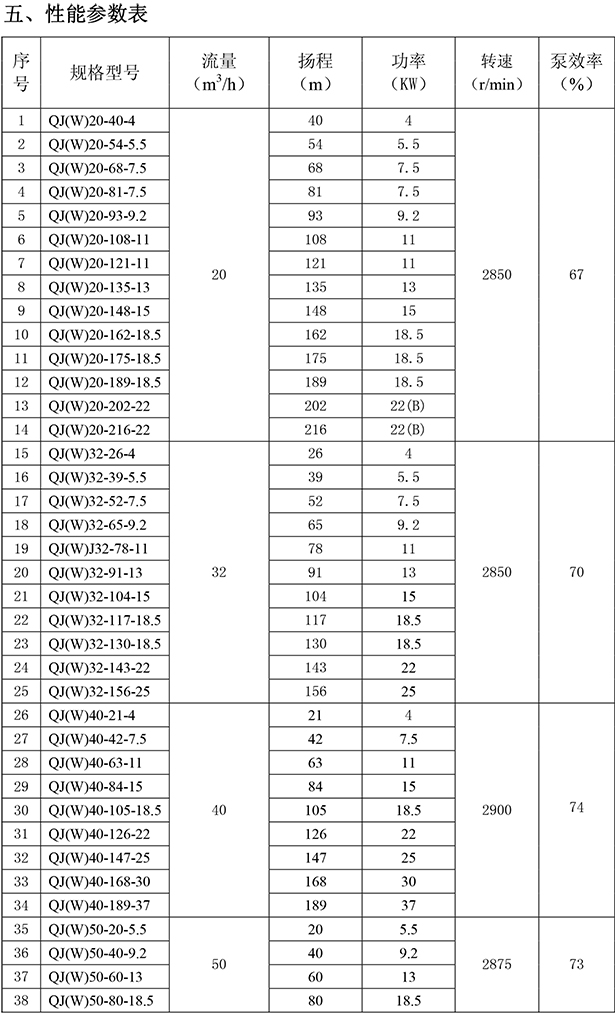

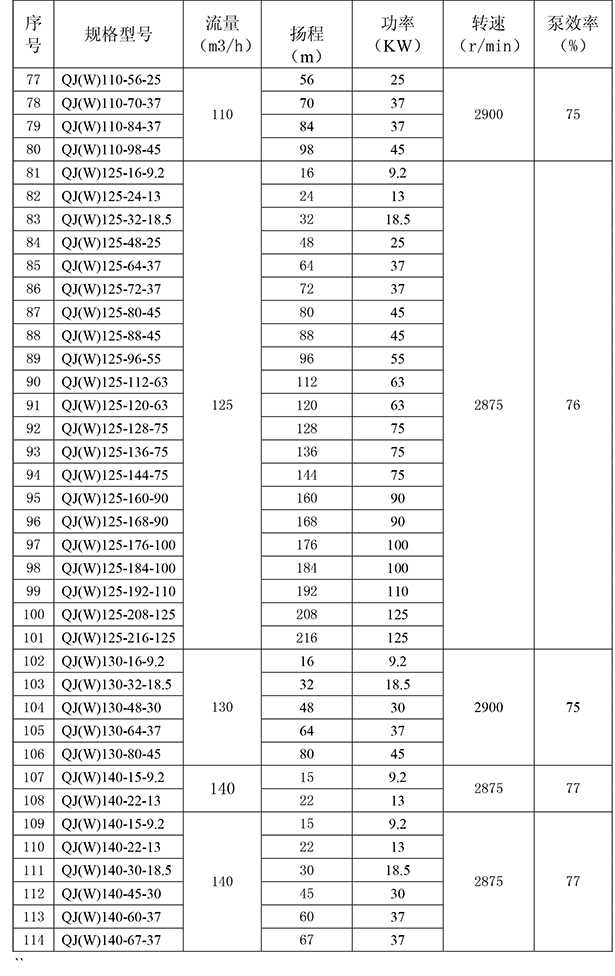

  • 性能参数

  用途及特点:

  QJ(W)系列卧式潜水电泵是我公司基于多年潜水电泵研发、生产的基础上重新开发设计的一种产品,也是井用潜水电泵产品的延伸。主要用于开放性水域提取清水(如水库、水池、水渠等),也可做为地面泵使用。该系列电泵主机由QJ(W)型潜水泵和其配套潜水电机组成一体潜入水下工作。特别设计一套帮助电机散热的装置,该装置能够强制水流顺着电机外壳流动,带走电机热量从而起到降低电机温度的效果,保证了电机运行的可靠性。该系列水泵还具有结构紧凑、体积小、噪音低、无二次污染、安装使用维护方便、运行安全可靠、高效节能、不需建造泵房等优点。

  QJ(W)系列卧式潜水电泵与其它地面给排水泵相比具有占用空间小,无污染和泄漏、安装使用方便等优点。可用于小区和高层、别墅等场所的供水。

   使用条件

  1. 电源:三相交流电、电压 380V,660V,1140V,频率:50Hz

  2. 水源:

  (1) 水温: QJ(W)型≤20℃

  (2) 水中固体杂质总含量(重量比)不得超过0.01%

  (3) 氯离子含量不得超过400mg/L

  (4) PH 值6.5~8.5

  上述条件是基本使用条件,如使用条件超出上述范围时,可特殊制作,以保证泵正常运行

  型号意义

  水泵

  QJ(W) 50 — 52 — 11

  配套电机功率(KW):11

  额定扬程:52m

  额定流量:50m3/h

  卧式潜水电泵

  结构特点

  QJ(W)型卧式潜水电泵的水泵部分由多级离心式叶轮分段串联组成,高扬程水泵叶轮开平衡孔,能够有效的减小轴向力。泵级间采用螺栓连接,每段之间由特殊轴承支撑,确保了水泵运行的可靠性。高扬程泵的顶端设有逆止阀体,能防止停机后管路中的液体回流损坏电泵。电机散热装置出水部分具有短管的效果,因此不需要单独配备短管,同时用以联接和固定电泵。配套潜水电机为密闭充水式三相异步电动机,绕组采用耐水的聚乙烯绝缘,尼龙护套多层结构的电磁线。导轴承及推力轴承均为水润滑轴承,电机上部装有防砂装置,用来阻止泥沙进入电机内腔。

  成套供应范围

  1. 主机一套

  2. 管路:输水管、弯管、密封垫等

  3. 电缆:电缆和电缆接头材料

  4. 控制柜:启动和保护装置
