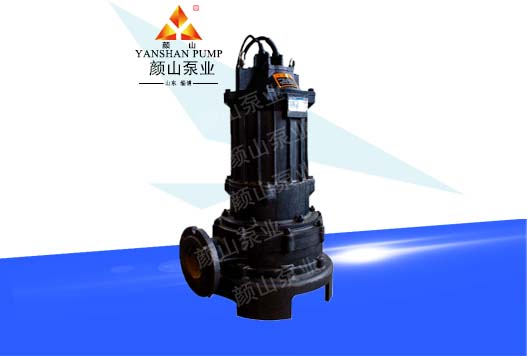

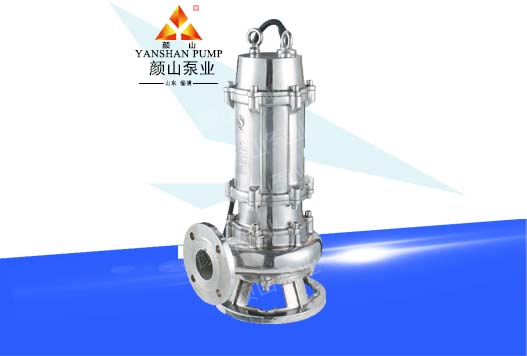

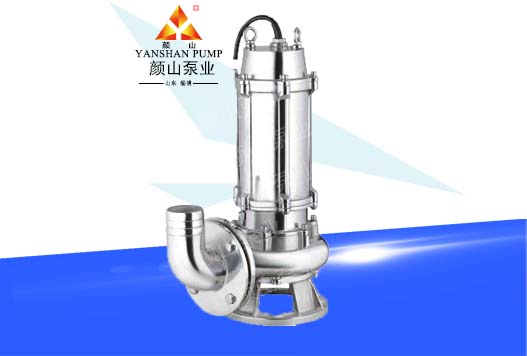

QW系列潜水排污泵

产品概述：

QW系列潜水排污泵是消化、吸收国外同类产品先进技术的基础上研制成功的，具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有独特功能。QW系列潜水排污泵主要用于市政工程、工业、医院、建筑、宾馆、饭店等行业。用于排送带固体及各种长纤维的淤泥、废水、城市生活污水(包括有腐蚀性、侵蚀性介质的场合)。

QW系列潜水排污泵体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制，并备有自动保护装置及控制柜，双导轨自动安装系统等。该系列泵排出水口径为50∽600mm，流量10~7000m3/h,扬程为5∽60m,功率为1.5~315KW,通过固体颗粒直径为20~145mm。

具体型号参数请点击下方链接下载

/upload/file/20200505/20200505171103_43354.doc

工作原理
性能参数

结构特点：

QW系列潜水排污泵结构紧凑，并设置了各种状态显示，保护装置，使得泵运行安全、可靠。

* 独特的电缆密封设计，排除了电缆漏水的隐患。

* 定子采用F级绝缘，装有热保护元件。

* 18.5KW以上泵采用外循环水自动冷却，保证电泵在最低水位状态下安全运行。

* 电机腔下底部装有浮子开关，对电机侧机械密封实施监护。

* 在泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。

* 波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转。

* 副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。

* 叶轮设计独特，大流道能够通过长纤维及污物，抗堵塞、防缠绕、过流能力强。

* 叶轮与蜗壳下端之间装有可更换的耐磨套，保持泵以最佳效率运行。

使用特点：

1、电机额定电压380V(660v)，频率50HZ三相交流电源。

2、输送介质温度不超过40oC。

3、输送液体介质PH值为 4-10。

4、输送介质中固相物容积比在2%以下。

5、输送介质密度小于1.2*103Kg/m3

叶轮设计特点：

为保证污物的顺利通过，必须加大叶轮过流面宽度，对于大泵，可采用双叶片、三叶片式;对于小泵，则采用单(双)流道形式，它类似于一截面大小相同的弯管，又非常好的过流特性。避免了水流在低速情况下可能造成的堵塞、缠绕。这种独特设计的叶轮流道，配合合理的蜗室，使污水中的纸、纺织物、垃圾袋及其它物料能自由通过。叶轮经过动、静平衡，使泵在空载试运转和带负荷过程中均不产生振动。

序号	规格型号	流量（m³/h）		扬程（m）	电机功率（kW）	转速（r/min）	出水口径（mm）	重量（kg）
1	50QW15-7-0.75	15	7		0.75	2900 2900	50	26
2	50QW10-10-0.75	10	10		0.75		50	26
3	50QW7-15-1.1	7	15		1.1		50	28
4	50QW15-10-1.1	15	10		1.1		50	28
5	50QW10-12-1.1	10	12		1.1		50	28
6	50QW10-15-1.5	10	15		1.5		50	37
7	50QW25-10-1.5	25	10		1.5		50	37
8	50QW20-10-1.5	20	10		1.5		50	37
9	50QW18-12-1.5	18	12		1.5		50	37
10	50QW15-15-1.5	15	15		1.5		50	37
11	50QW10-20-2.2	10	20		2.2		50	40
12	50QW20-15-2.2	20	15		2.2		50	40
13	50QW25-12-2.2	25	12		2.2		50	40
14	50QW15-28-2.2	15	28		2.2		50	40
15	65QW42-9-2.2	42	9		2.2		65	42
16	65QW30-10-2.2	30	10		2.2		65	42
17	65QW25-15-2.2	25	15		2.2		65	42
18	65QW40-7-2.2	40	7		2.2		65	42
19	65QW35-10-2.2	35	10		2.2		65	42
20	50QW15-22-3	15	22		3		50	52
21	50QW18-20-3	18	20		3		50	52
22	50QW25-15-3	25	15		3		50	52
23	50QW25-20-3	25	20		3		50	52
24	65QW35-15-3	35	15		3		65	54
25	65QW40-12-3	40	12		3		65	54
26	65QW30-16-3	30	16		3		65	54
27	80QW43-13-3	43	13		3		80	56
28	80QW35-15-3	35	15		3		80	56
29	80QW50-10-3	50	10		3		80	56
30	100QW70-7-3	70	7		3		100	58
31	50QW15-28-4	15	28		4		50	60
32	50QW25-22-4	25	22		4		50	60
33	50QW22-25-4	22	25		4		50	60
34	50QW30-18-4	30	18		4		50	60
35	50QW25-25-4	25	25		4		50	60
36	65QW35-20-4	35	20		4		65	63
37	65QW40-15-4	40	15		4		65	63
38	80QW45-12-4	45	12		4		80	65
39	8QW50-15-4	50	15		4		80	65
40	80QW60-13-4	60	13		4		80	66
41	100QW70-10-4	70	10		4		100	66
42	100QW80-8-4	80	8		4		100	66
43	100QW100-7-4	100	7		4		100	66
44	50QW25-30-5.5	25	30		5.5		50	80
45	50QW15-32-5.5	15	32		5.5		50	80
46	50QW35-22-5.5	35	22		5.5		50	80
47	65QW45-20-5.5	45	20		5.5		65	82
48	65QW35-25-5.5	35	25		5.5		65	82
49	80QW45-17-5.5	45	17		5.5		80	85
50	80QW45-20-5.5	45	20		5.5		80	85
51	80QW50-18-5.5	50	18		5.5		80	85
52	80QW50-20-5.5	50	20		5.5		80	85
53	80QW50-22-5.5	50	20		5.5		80	85
54	100QW80-12-5.5	80	12		5.5		100	96
55	100QW100-10-5.5	100	10		5.5		100	96
56	100QW120-8-5.5	120	8		5.5		100	96
57	65QW30-30-7.5	30	30		7.5		65	105
58	65QW45-25-7.5	45	25		7.5		65	105
59	80QW50-22-7.5	50	22		7.5		80	108
60	100QW60-20-7.5	60	20		7.5		100	108
61	100QW70-18-7.5	70	18		7.5		100	108
62	100QW120-10-7.5	120	10		7.5		100	120
63	100QW100-15-7.5	100	15		7.5		100	120
64	150QW140-10-7.5	140	10		7.5		150	120
65	150QW180-7-7.5	180	7		7.5	150	120
66	100QW50-35-11	50	35		11	1450 1450	100	190
67	100QW40-36-11	40	36		11		100	190
68	100QW70-22-11	70	22		11		100	190
69	100QW100-15-11	100	15		11		100	190
70	100QW100-22-11	100	22		11		100	190
71	150QW150-10-11	150	10		11		150	230
72	150QW220-7-11	220	7		11		150	230
73	200QW360-6-11	360	6		11		200	260
74	200QW300-7-11	300	7		11		200	260
75	100QW87-28-15	87	18		15		100	270
76	100QW70-28-15	70	28		15		100	270
77	100QW140-18-15	140	18		15		100	270
78	100QW100-22-15	100	22		15		100	270
79	100QW100-28-15	100	28		15		100	270
80	150QW200-10-15	200	10		15		150	280
81	150QW150-15-15	150	15		15		150	280
82	150QW200-14-15	200	14		15		150	280
83	150QW180-20-18.5	180	20		18.5		150	360
84	150QW150-22-18.5	150	22		18.5		150	360
85	150QW70-40-18.5	70	40		18.5		150	360
86	200QW300-10-18.5	300	10		18.5		200	390
87	200QW250-15-18.5	250	15		18.5		200	390
88	200QW250-17-18.5	250	17		18.5		200	390
89	250QW400-6-18.5	400	6		18.5		250	430
90	150QW150-22-22	150	22		22	980 980	150	540
91	150QW200-22-22	200	22		22		150	540
92	200QW400-10-22	400	10		22		200	540
93	250QW600-7-22	600	7		22		250	560
94	250QW720-6-22	720	6		22		250	560
95	250QW500-10-22	500	10		22		250	560
96	150QW100-40-30	100	40		30		150	680
97	150QW200-30-30	200	30		30		150	700
98	200QW250-22-30	250	22		30		200	700
99	200QW350-20-30	350	20		30		200	700
100	200QW360-15-30	360	15		30		200	700
101	150QW140-41-37	140	41		37		150	870
102	250QW700-11-37	700	11		37		250	980
103	250QW900-8-37	900	8		37		250	980
104	200QW250-35-45	250	35		45		200	1150
105	200QW400-24-45	400	24		45		200	1150
106	200QW450-20-45	450	20		45		200	1150
107	250QW600-15-45	600	15		45		250	1200
108	250QW700-12-45	700	12		45		250	1200
109	350QW900-10-45	900	10		45		350	1240
110	350QW900-14-55	900	14		45		350	1280
111	350QW1100-10-55	1100	10		55		350	1280
112	350QW800-15-55	800	15		55		350	1280
113	200QW400-30-55	400	30		55		200	1300
114	250QW600-20-55	600	20		55		250	1340
115	200QW350-40-75	350	40		75		200	1420
116	250QW700-22-75	700	22		75		250	1420
117	250QW600-25-75	600	25		75		250	1420
118	350QW1300-10-75	1300	10		75		350	1510
119	350QW1000-15-75	1000	15		75		350	1510
120	400QW1500-10-75	1500	10		75		400	1510
121	250QW650-30-90	2650	30		90		250	1450
122	400QW1200-18-90	1200	18		90		400	1600
123	400QW1500-15-90	1500	15		90		400	1600
124	200QW480-37-110	480	37		110		200	1850
125	250QW700-33-110	700	33		110		250	1850
126	300QW950-24-110	950	24		110		300	1900
127	500QW2500-10-110	2500	10		110		500	2100
128	200QW500-54-132	500	54		132		200	1860
129	300QW800-35-132	800	35		132		300	1860
130	350QW1085-28-132	1085	28		132		350	2350
131	400QW2000-15-132	2000	15		132		400	2600
132	200QW650-52-160	650	52		160		200	2450
133	350QW1000-36-160	1000	36		160		350	2450
134	400QW1500-26-160	1500	26		160		400	2800
135	400QW1700-22-160	1700	22		160		400	2800
136	500QW2600-15-160	2600	15		160		500	3200
137	500QW3600-10-160	3600	10		160		500	3200
138	400QW1800-22-185	1800	22		185		400	3450
139	600QW3500-12-185	3500	12		185		600	3450
140	300QW800-55-200	800	55		200		300	3650
141	400QW1700-30-200	1700	30		200		400	3650
142	600QW3000-16-200	3000	16		200		600	3650
143	350QW1000-40-220	1000	40		220		350	3700
144	500QW2400-22-220	2400	22		220		500	3700
145	350QW1500-35-250	1500	35		250		350	3300
146	400QW1800-32-250	1800	32		250		400	3300
147	500QW2650-24-250	2650	24		250		500	3650
148	600QW3750-17-250	3750	17		250		600	3650
149	600QW3000-24-280	3000	24		280		600	3950
150	400QW1600-50-315	1600	50		315		400	3750
151	400QW2000-35-315	2000	15		315		400	3750
