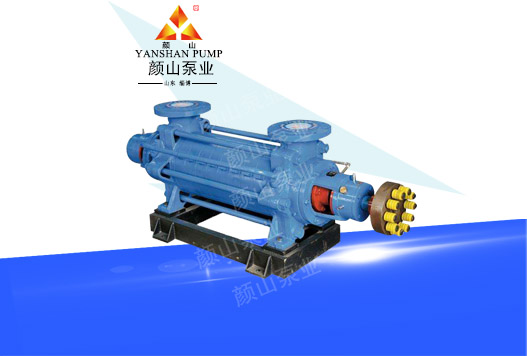

DG系列锅炉给水泵

产品概述：

本系列泵为单吸多级分段式离心泵，供输送清水及物理化学性质类似于水的其他液体之用，输送介质的最高温度为160℃，主要用于锅炉给水和矿山排水。本系列泵选用优秀的水利模型和结构设计方法，因而结构先进，高效节能是它的一个显著特点。100DM100型排水泵，结构稍有不同，它的进水口处于水平方向，而DG系列泵进、出水口均为垂直向上，性能与100DG相同，最高扬程达1000米。适用于矿山排水。本系列泵执行下列标准： ·GB5659-85《多级离心泵技术条件》 ·Q/BBC003-91《锅炉给水泵》等。

具体型号参数请点击下载链接

/upload/file/20200613/20200613172551_25971.docx

工作原理
性能参数

级数	流量 Q		总扬程	转数	功率N（kW）		效率	最大允许吸上真空高度Hs(m)
			H	n			η
			H	n			η
	m³/h	L/s	m	r/min	轴功率	电机功率	%
2	10	2.78	102.8	2950	6.1	11	46	7.4
	12.5	3.47	98.4		6.96		48	7.2
	15	4.17	90		7.82		47	7
3	10	2.78	154.2		9.15	15	46	7.4
	12.5	3.47	147.6		10.4		48	7.2
	15	4.17	135		11.7		47	7
4	10	2.78	205.6		12.2	22	46	7.4
	12.5	3.47	196.8		13.9		48	7.2
	15	4.17	180		15.6		47	7
5	10	2.78	257		15.3	30	46	7.4
	12.5	3.47	246		17.4		48	7.2
	15	4.17	225		19.6		47	7
6	10	2.78	308.4		18.3	30	46	7.4
	12.5	3.47	295.2		20.9		48	7.2
	15	4.17	270		23.5		47	7
7	10	2.78	359.8		21.4	37	46	7.4
	12.5	3.47	344.4		24.5		48	7.2
	15	4.17	315		27.6		47	7
8	10	2.78	411.2		24.4	37	46	7.4
	12.5	3.47	393.6		27.8		48	7.2
	15	4.17	360		31.3		47	7
9	10	2.78	462.6		27.5	45	46	7.4
	12.5	3.47	442.8		31.3		48	7.2
	15	4.17	405		35.2		47	7
10	10	2.78	514		30.5	55	46	7.4
	12.5	3.47	492		34.8		48	7.2
	15	4.17	450		39.1		47	7
11	10	2.78	565.4		33.6	55	46	7.4
	12.5	3.47	541.2		38.3		48	7.2
	15	4.17	495		43		47	7
12	10	2.78	616.8		36.6	55	46	7.4
	12.5	3.47	590.4		41.8		48	7.2
	15	4.17	540		46.9		47	7

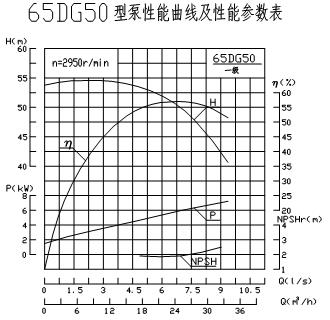

级数	流量 Q		总扬程	转数	功率N（kW）		效率	最大允许吸上真空高度Hs(m)
	流量 Q		H	n	功率N（kW）		η
	m³/h	L/s	m	r/min	轴功率	电机功率	%
2	15	4.17	116	2950	9.4	18.5	50.5	7.5
	25	6.95	104		12.4		57
	30	8.33	95		14.1		55
3	15	4.17	174		14.1	30	50.5
	25	6.95	156		18.6		57
	30	8.33	143		21.2		55
4	15	4.17	232		18.8	37	50.5
	25	6.95	208		248		57
	30	8.33	190		28.2		55
5	15	4.17	290		23.5	45	50.5
	25	6.95	260		31		57
	30	8.33	236		35.3		55
6	15	4.17	348		28.2	55	50.5
	25	6.95	312		37.2		57
	30	8.33	285		42.4		55
7	15	4.17	406		32.9	55	50.5
	25	6.95	364		43.4		57
	30	8.33	333		49.4		55
8	15	4.17	464		37.6	55	50.5
	25	6.95	416		49.6		57
	30	8.33	380		56.5		55
9	15	4.17	522		42.3	75	50.5
	25	6.95	468		55.8		57
	30	8.33	426		63.6		55
10	15	4.17	580		47	75	50.5
	25	6.95	520		62		57
	30	8.33	475		70.6		55
11	15	4.17	638		51.7	90	50.5
	25	6.95	572		68.2		57
	30	8.33	521		77.7		55
	15	4.17	696		56.4	90	50.5
12	25	6.95	624		74.4		57
	30	8.33	570		84.7		55

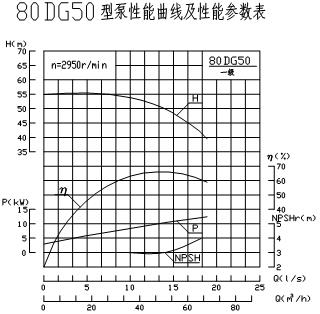

级数	流量 Q		总扬程	转数	功率N（kW）		效率	最大允许吸上真空高度Hs(m)
	流量 Q		H	n	功率N（kW）		η
	m³/h	L/s	m	r/min	轴功率	电机功率	%
2	33	9.17	112.3	2950	17.2	30	59	7.6
	50.45	14	103.3		21.6		66	7.1
	60	16.7	96.6		24.3		65	6.8
3	33	9.17	169.2		25.8	45	59	7.6
	50.45	14	155.7		32.4		66	7.1
	60	16.7	144.9		36.5		65	6.8
4	33	9.17	225.6		34.4	55	59	7.6
	50.45	14	207.6		43.2		66	7.1
	60	16.7	193.2		48.6		65	6.8
5	33	9.17	282		43	75	59	7.6
	50.45	14	259.5		54		66	7.1
	60	16.7	241.5		60.8		65	6.8
6	33	9.17	338.4		51.6	90	59	7.6
	50.45	14	311.4		64.8		66	7.1
	60	16.7	289.8		72.69		65	6.8
7	33	9.17	394.8		60.2	90	59	7.6
	50.45	14	363.3		75.6		66	7.1
	60	16.7	333.1		85.1		65	6.8
8	33	9.17	451.2		68.8	100	59	7.6
	50.45	14	415.2		86.4		66	7.1
	60	16.7	386.4		97.2		65	6.8
9	33	9.17	507.6		77.4	125	59	7.6
	50.45	14	467.1		97.2		66	7.1
	60	16.7	434.7		109.3		65	6.8
10	33	9.17	564		86	125	59	7.6
	50.45	14	519		108		66	7.1
	60	16.7	483		121.5		65	6.8
11	33	9.17	620.4		94.6	150	59	7.6
	50.45	14	570.9		118.8		66	7.1
	60	16.7	531.3		133.7		65	6.8
12	33	9.17	676.8		103.2	150	59	7.6
	50.45	14	622.8		129.6		66	7.1
	60	16.7	579.6		145.8		65	6.8

级数	流量 Q		总扬程	转数	功率N（kW）		效率	最大允许吸上真空高度Hs(m)
	流量 Q		H	n	功率N（kW）		η
	m³/h	L/s	m	r/min	轴功率	电机功率	%
2	66	18.3	221	2950	67.3	110	58.5	5
	85	23.8	201.5		81.8		59.2
	98	27.2	187.5		88		58.5
3	66	18.3	331.5		101.7	160	58.5
	85	23.8	302.3		122.7		59.2
	98	27.2	281.3		132		58.5
4	66	18.3	441.5		135.5	220	58.5
	85	23.8	403		163.5		59.2
	98	27.2	375		176		58.5
5	66	18.3	552		169.4	250	58.5
	85	23.8	503.8		204.4		59.2
	98	27.2	468.8		220		58.5
6	66	18.3	662.5		203.3	280	58.5
	85	23.8	604.5		245.3		59.2
	98	27.2	562.5		264		58.5
7	66	18.3	773		237.2	355	58.5
	85	23.8	705.3		286.2		59.2
	98	27.2	656. 3		308		58.5
8	66	18.3	883		271	400	58.5
	85	23.8	806		327		59.2
	98	27.2	750		352		58.5
9	66	18.3	993.5		305	450	58.5
	85	23.8	906.8		368		59.2
	98	27.2	843.8		396		58.5
10	66	18.3	1104		339	500	58.5
10	85	23.8	1007.5		409	500	59.2
