结构、工作原理：

  ⑴ 水泵的主要零件：进水段、出水段、导叶、出水段导叶、中段、叶轮、轴、轴套、密封环、平衡环、平衡盘、尾盖等;转子由装在轴上的叶轮、平衡盘等零件组成，转子两端由滚动轴承支撑，轴承采用油脂润滑。

  ⑵ 泵的工作室由进水段、中段、导叶、出水段导叶、出水段和尾盖共同形成，液体沿轴向单侧进入，泵工作时产生的轴向力由平衡盘来平衡。

  ⑶ ①轴封：采用软填料密封，防止空气渗入和大量液体漏出，少量高压水流入填料室起水封作用，以防止杂质进入轴封;填料的松紧程度必须适当，以液体能一滴一滴的渗出为宜，从而能减少因摩擦带来的发热、磨损和功率消耗，液体流失过多会降低水泵的效率。

  ②传动：泵通过弹性联轴器由电机直接驱动;从电机方向看，泵为顺时针方向旋转。

  ③轴承：采用滚动轴承，以便使泵转子可以做微量的串动。

  ④密封环：防止水泵中高压水漏回进水部位，以减少容积损失，磨损后可更换。

  ⑤平衡盘: 位于出水段与尾盖之间，用于平衡轴向力。

  ⑥平衡环、平衡套：固定在出水段上，它们与平衡盘共同组成平衡装置。

  ⑦轴套: 在两填料室处，起保护泵轴和固定叶轮的作用，磨损后可更换。

  ⑷ 工作原理 ：泵轴在电动机的带动下旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸入池经泵的过流部件送到要求的高处或要求压力的地方。

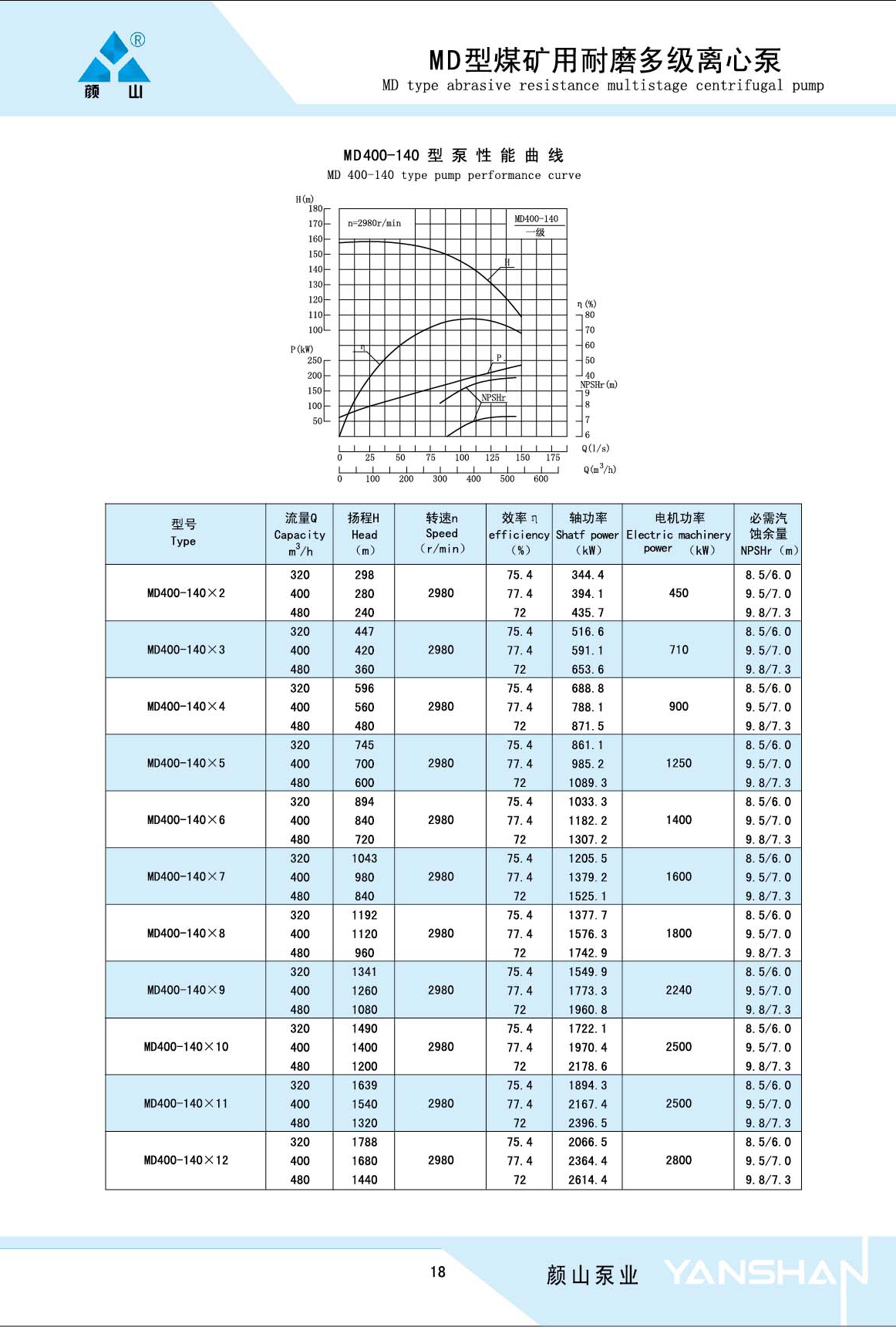

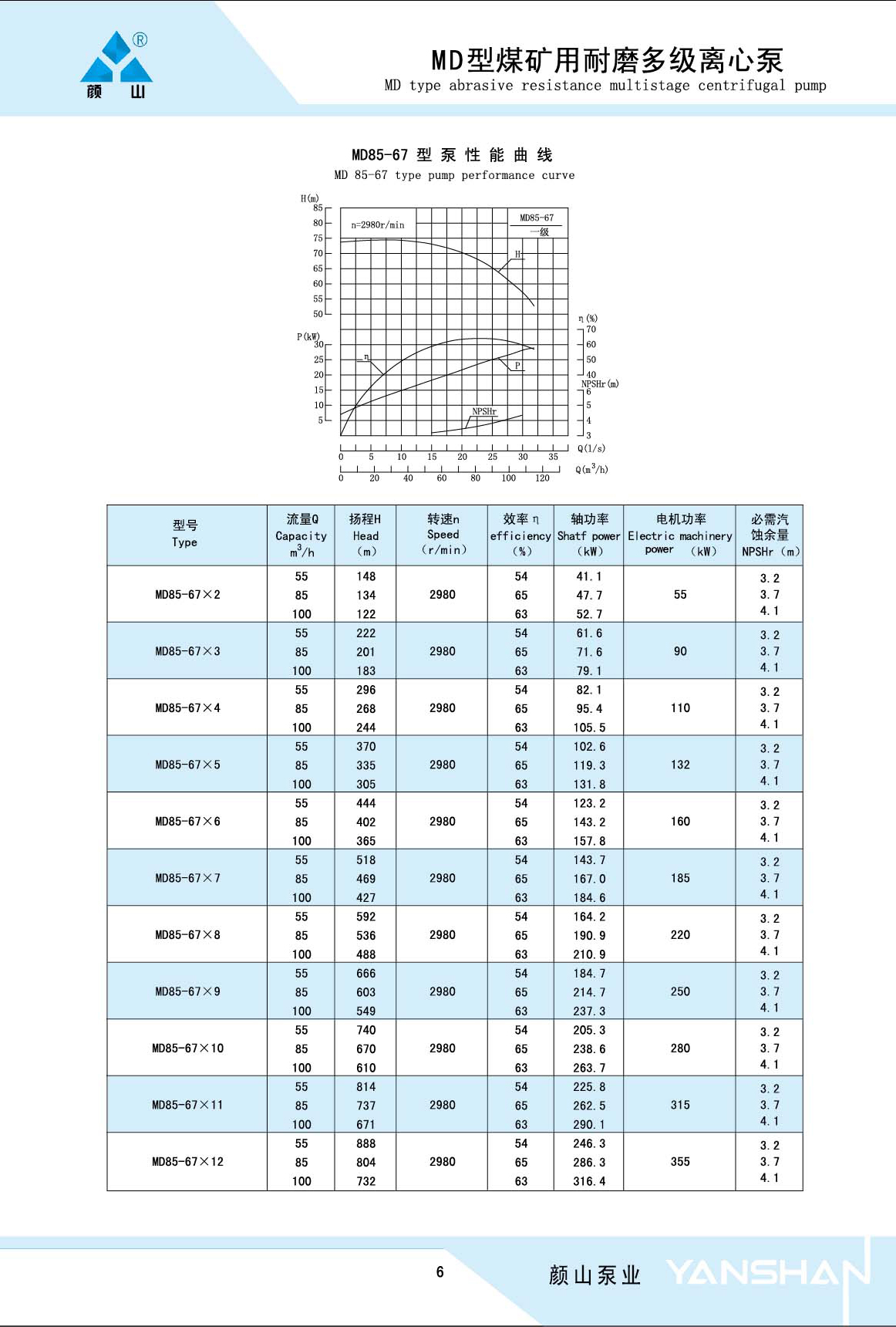

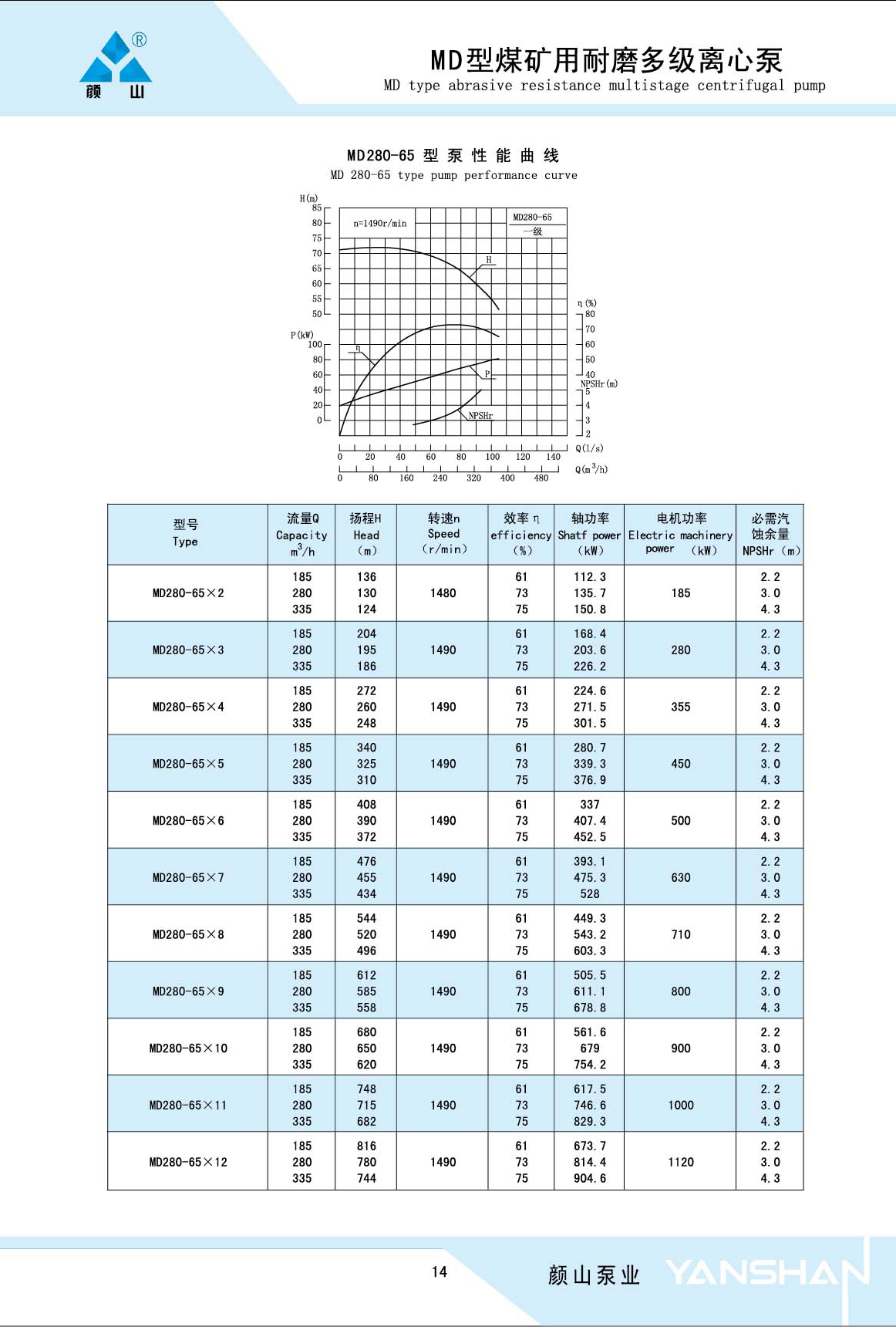

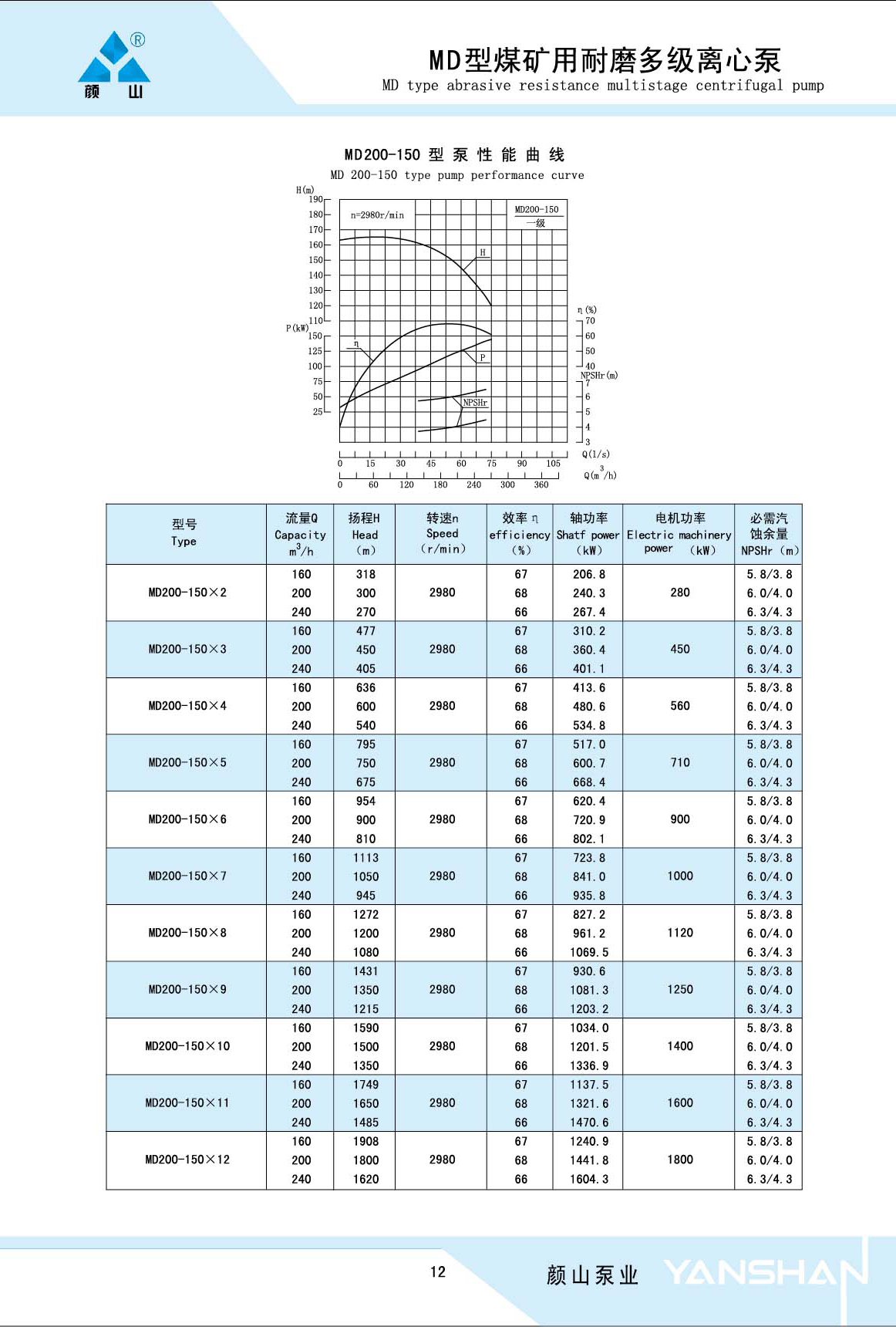

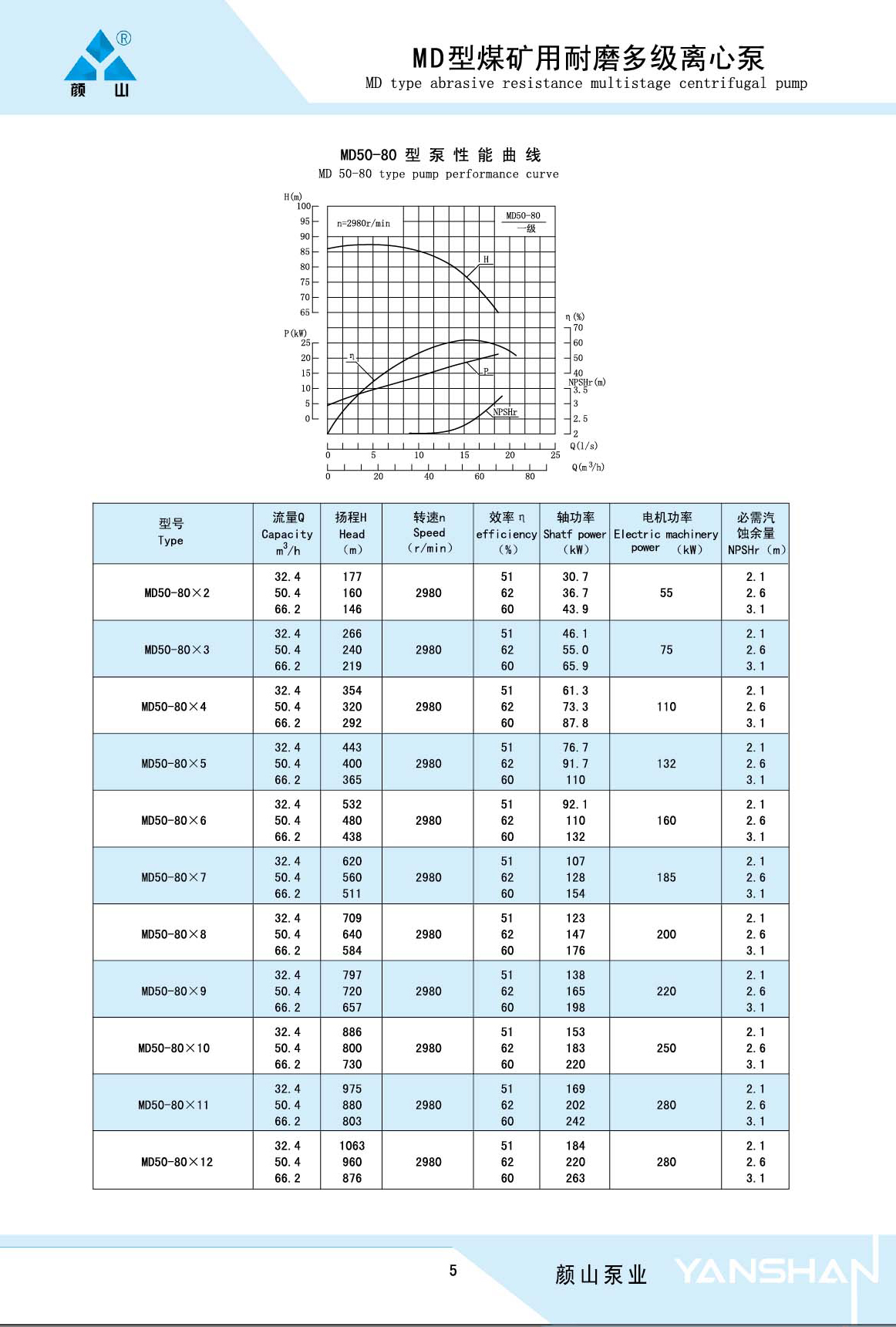

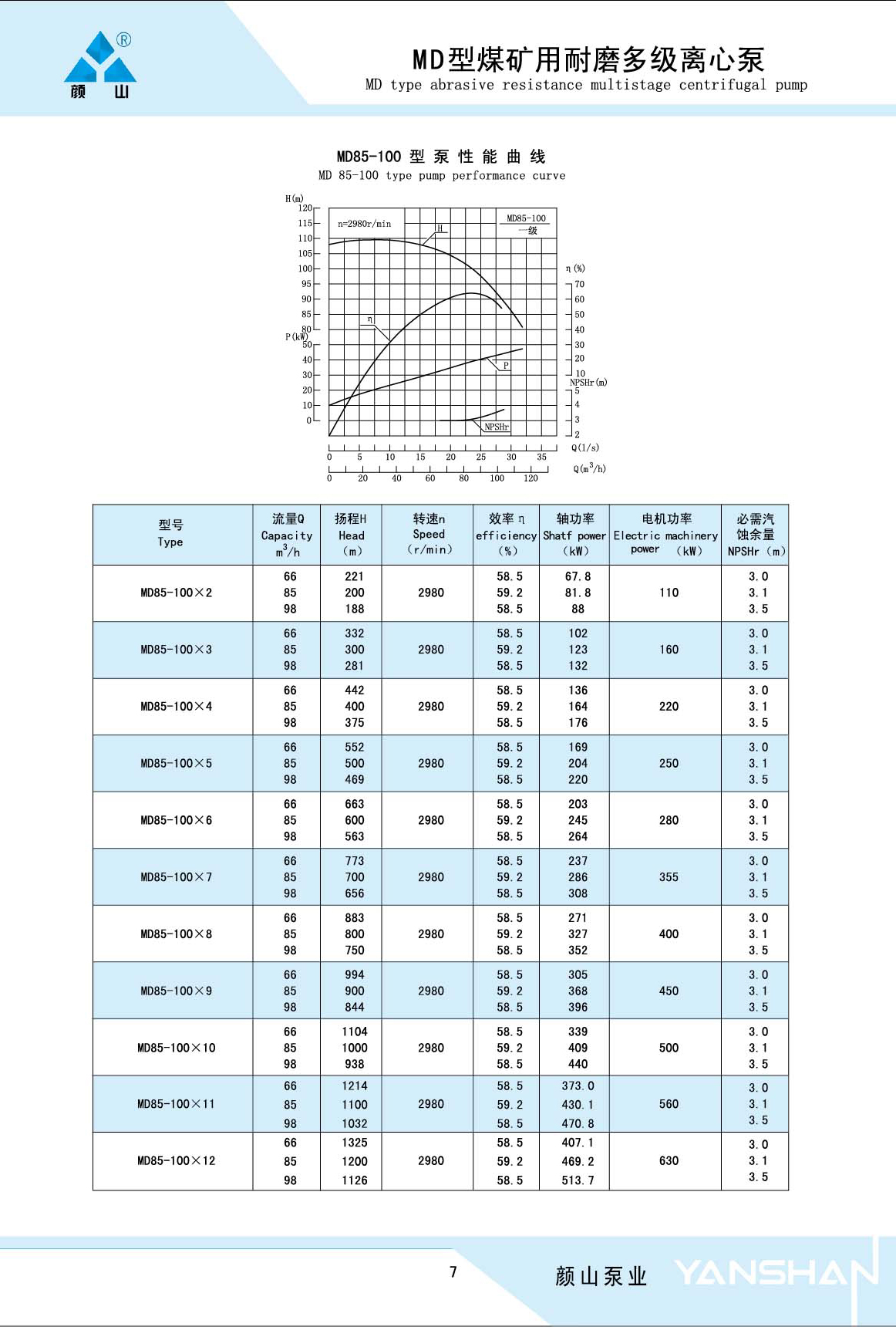

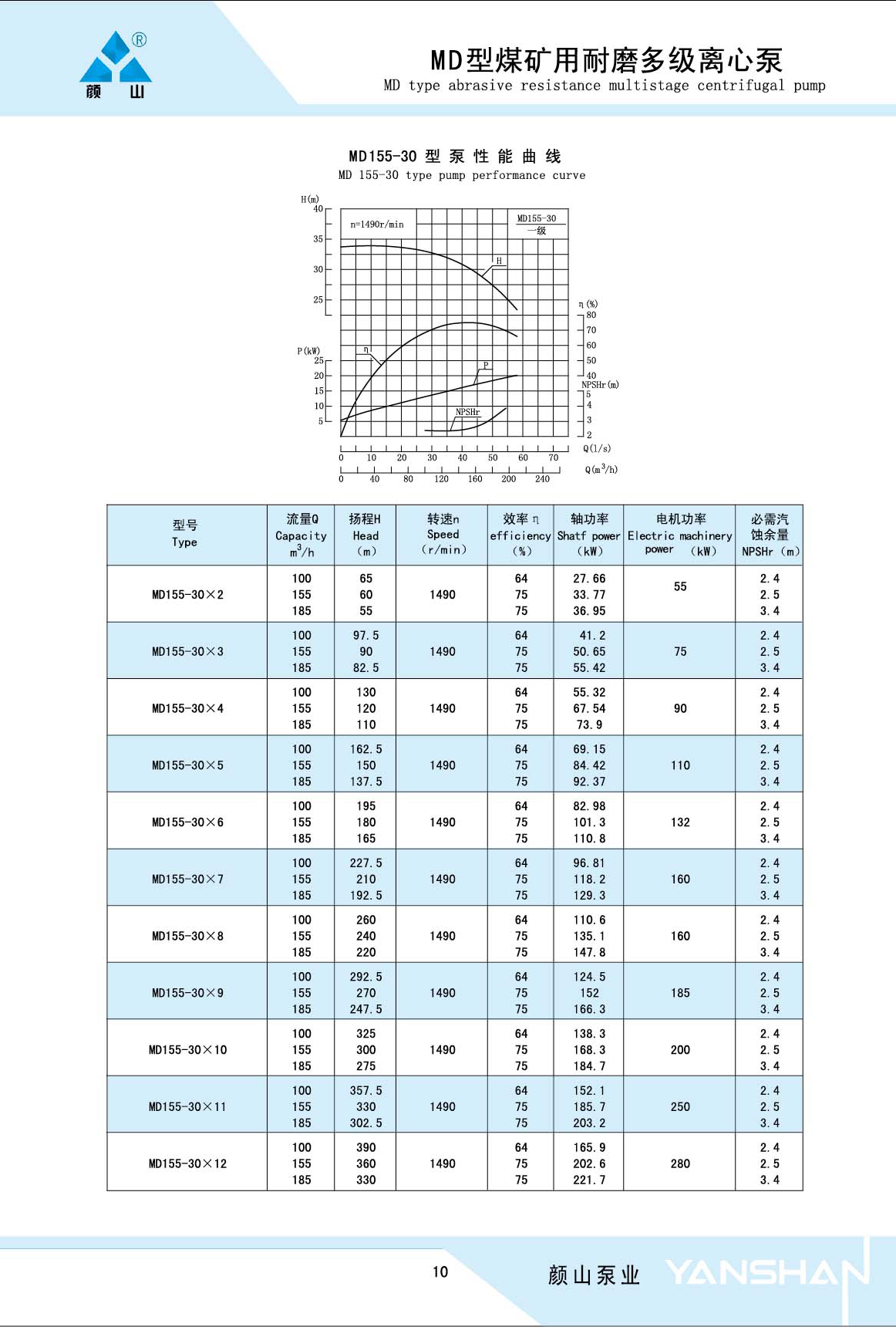

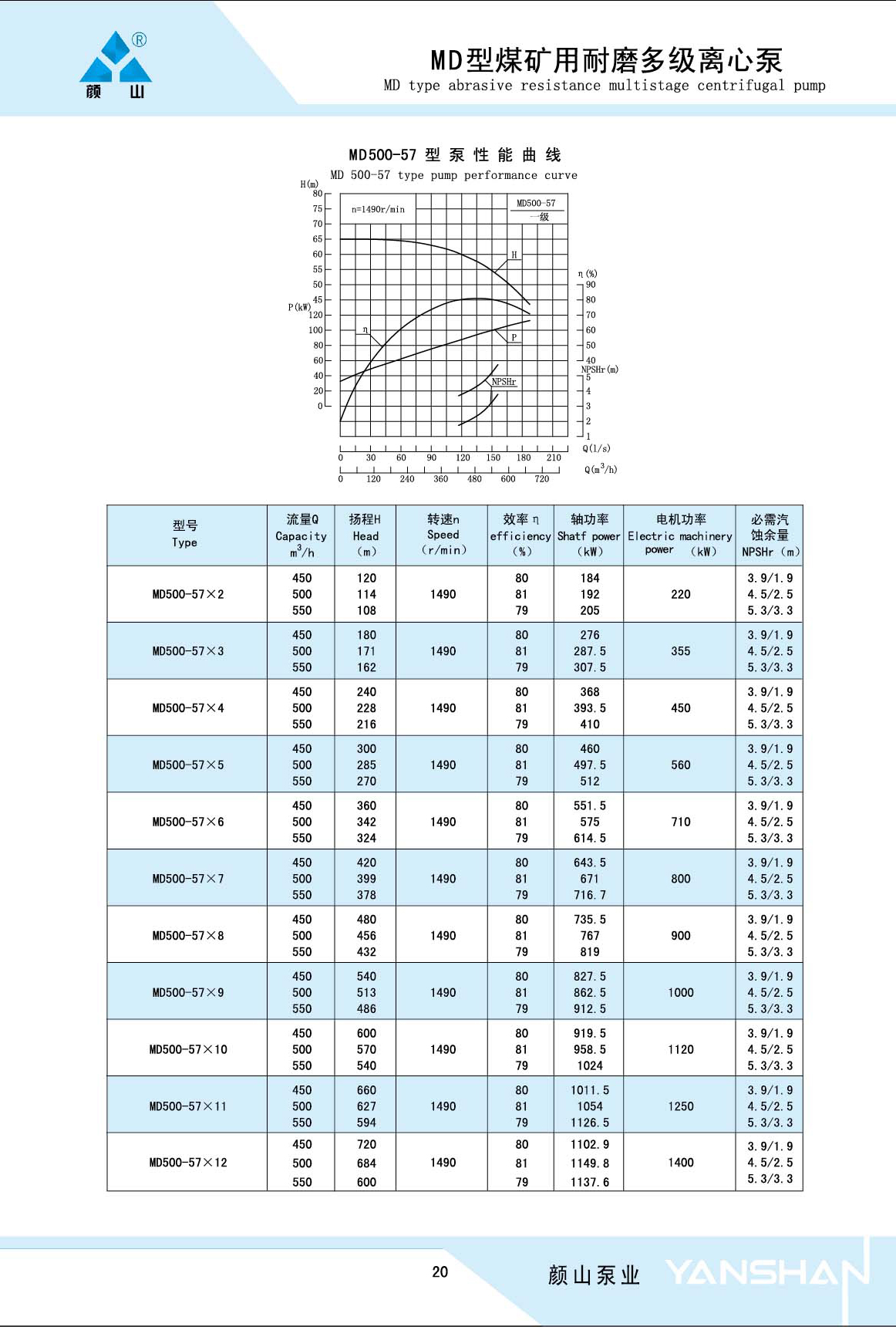

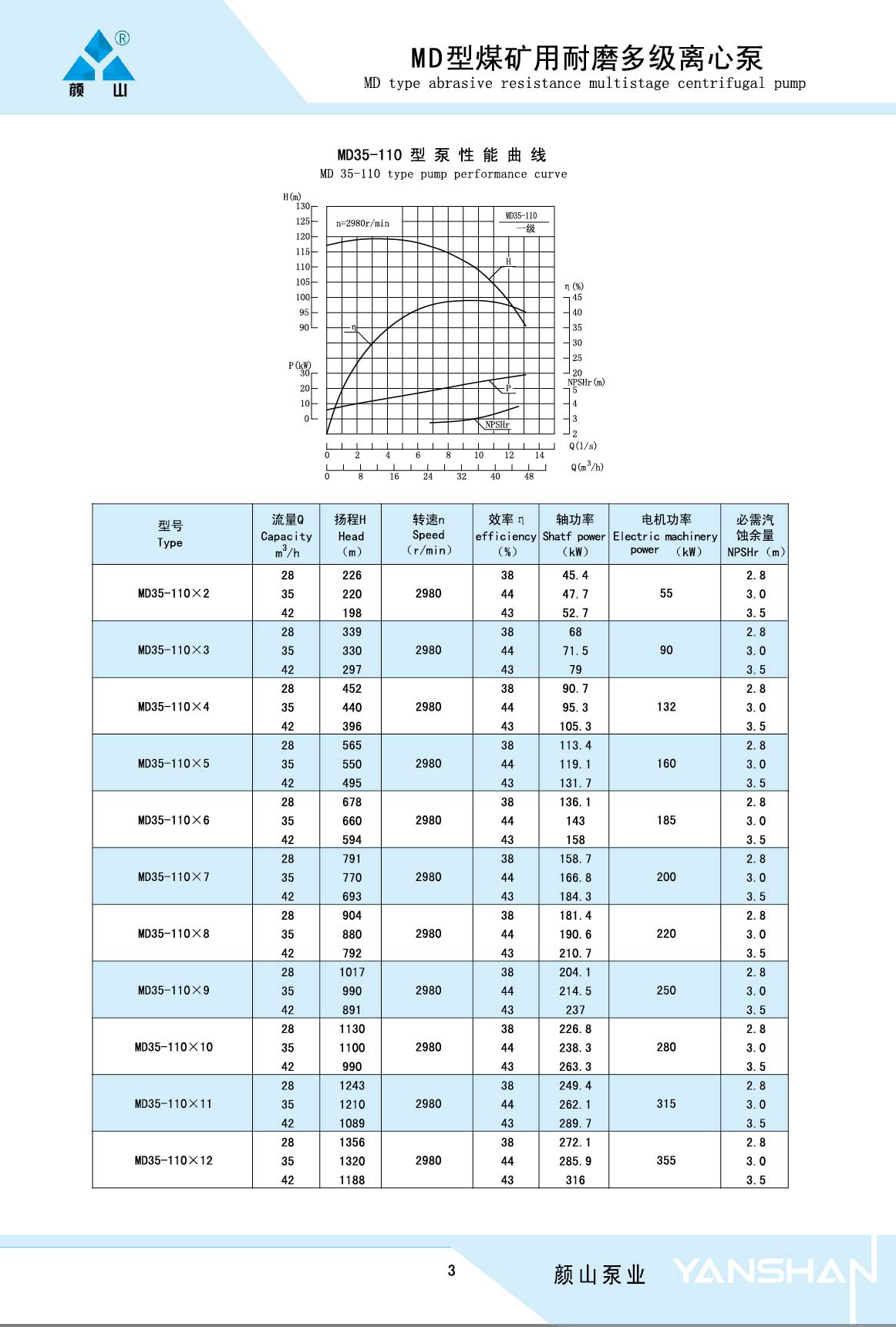

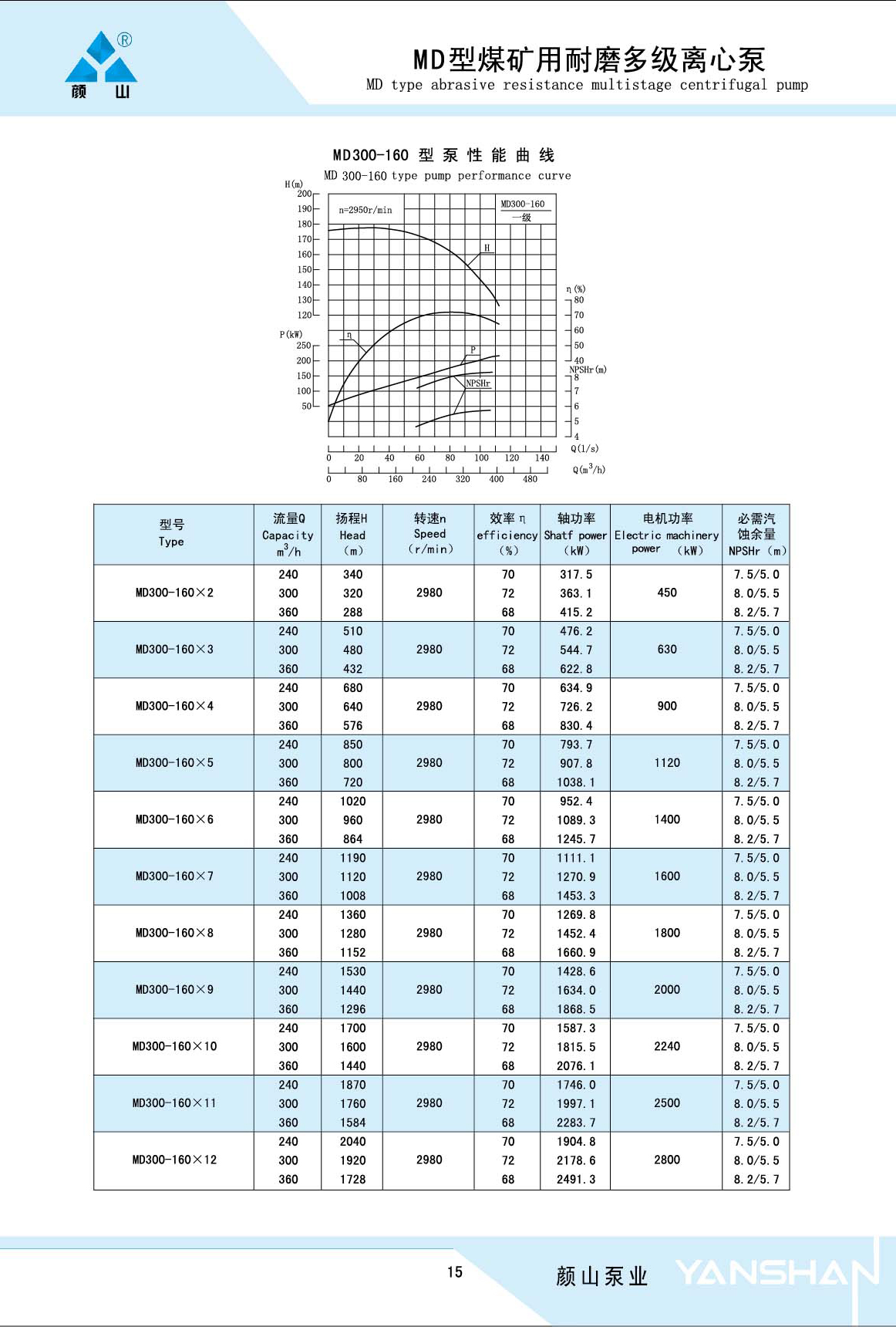

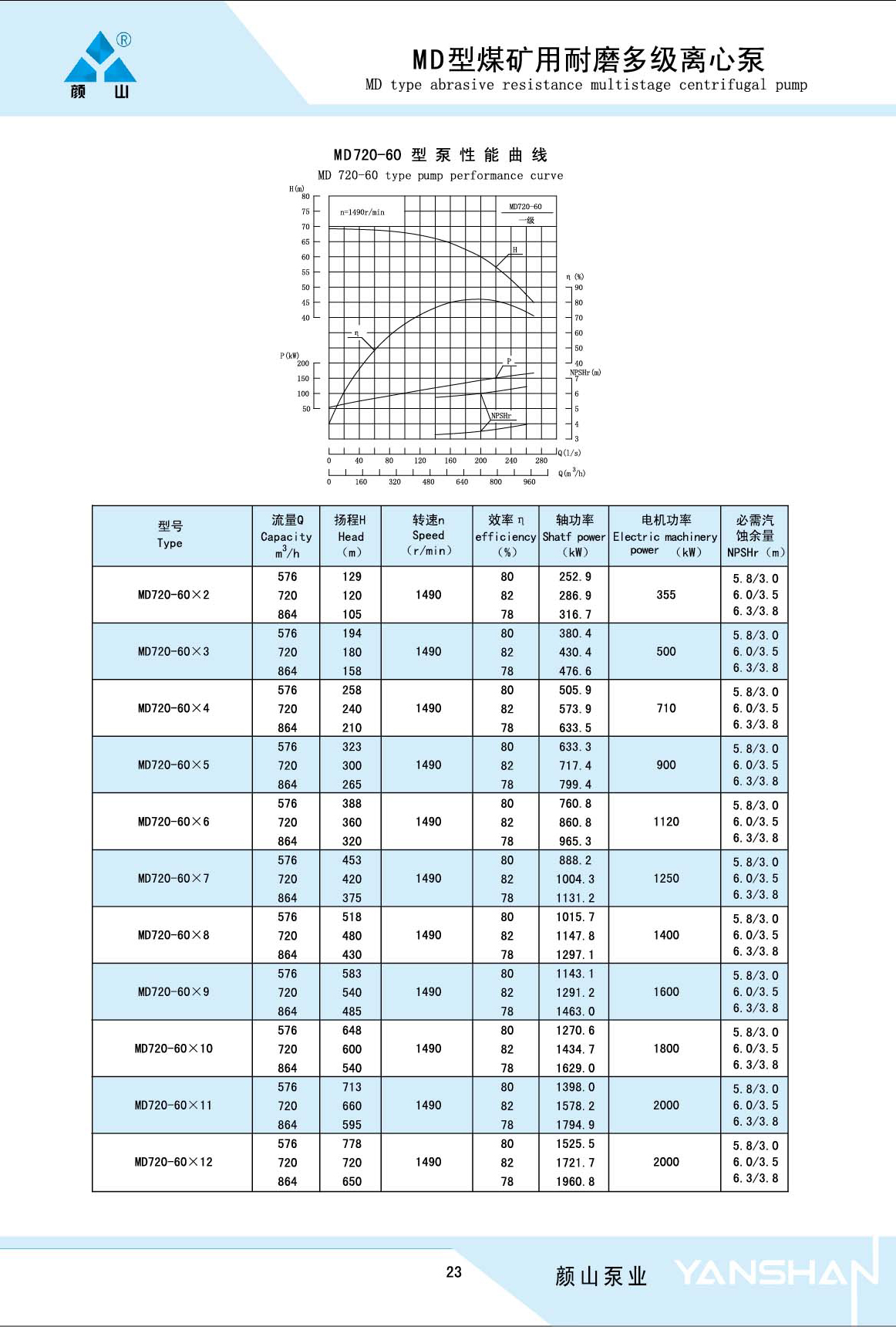

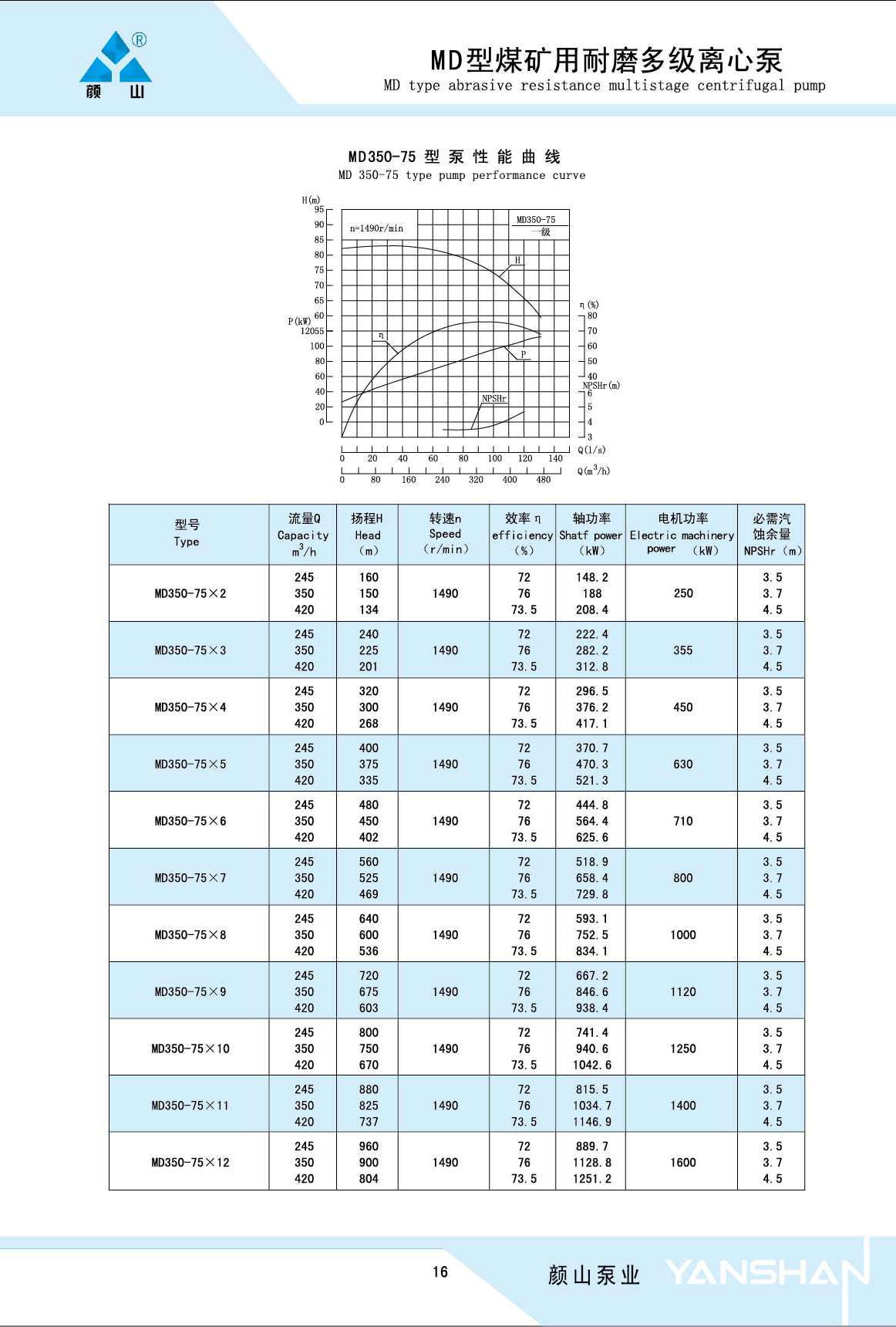

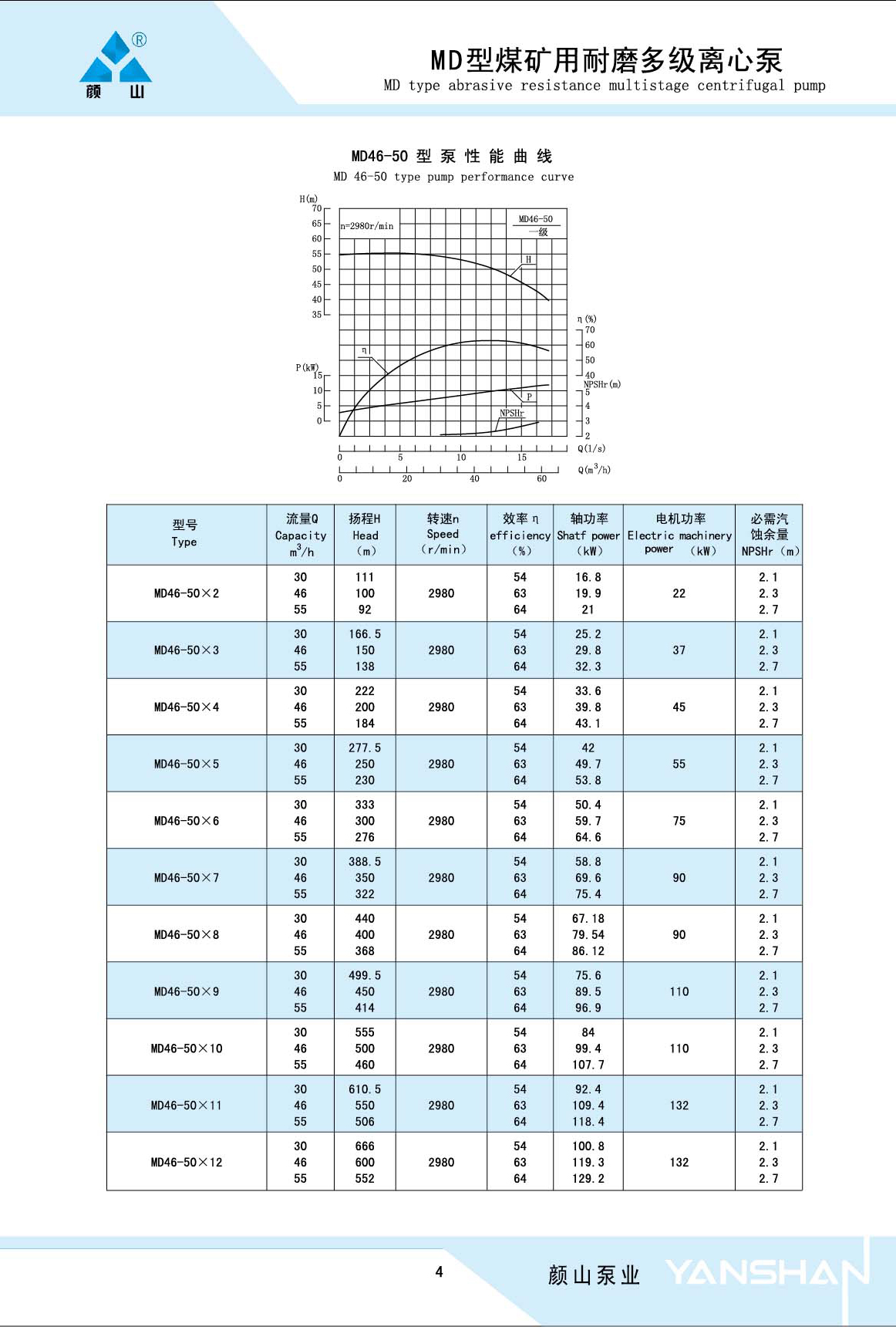

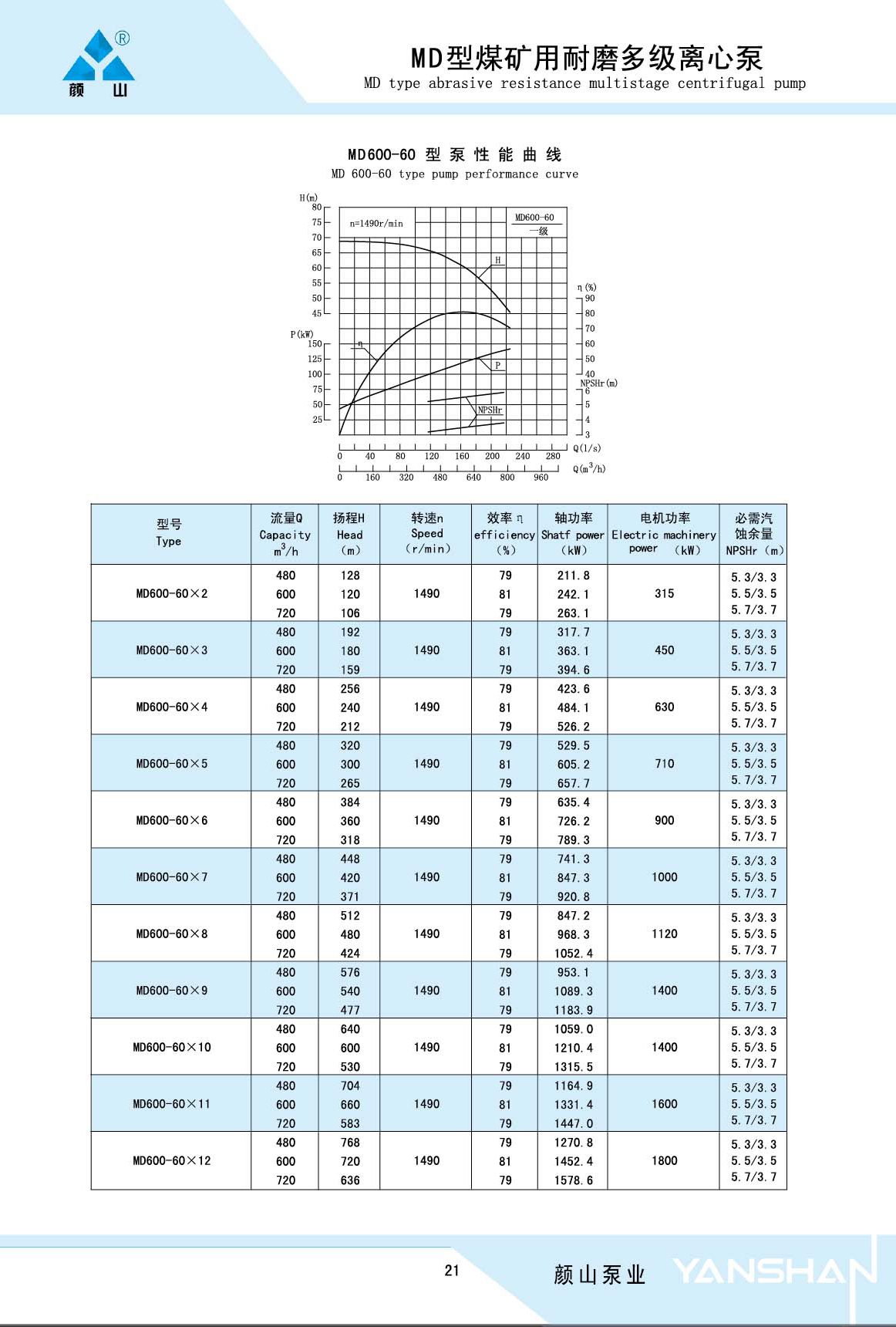

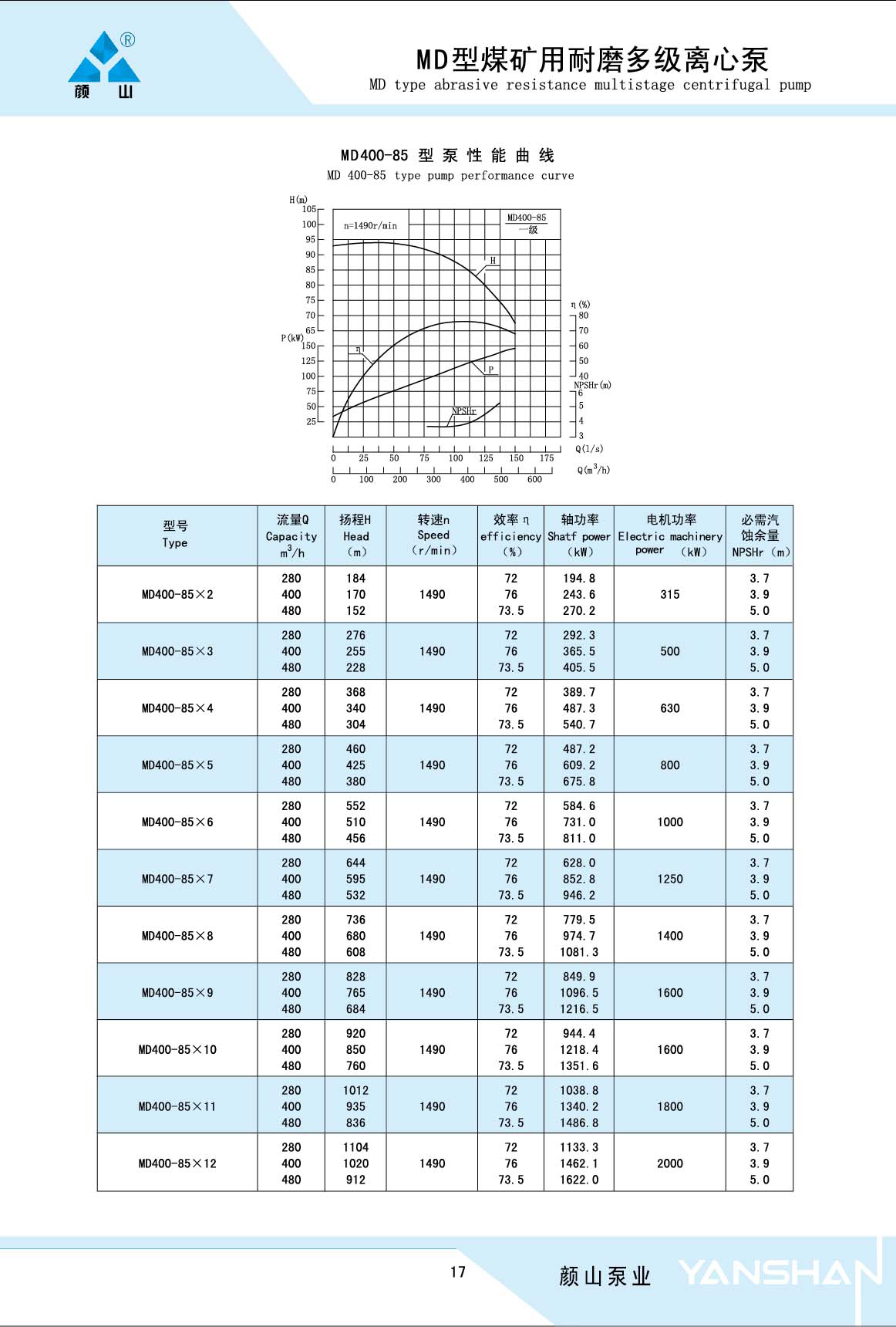

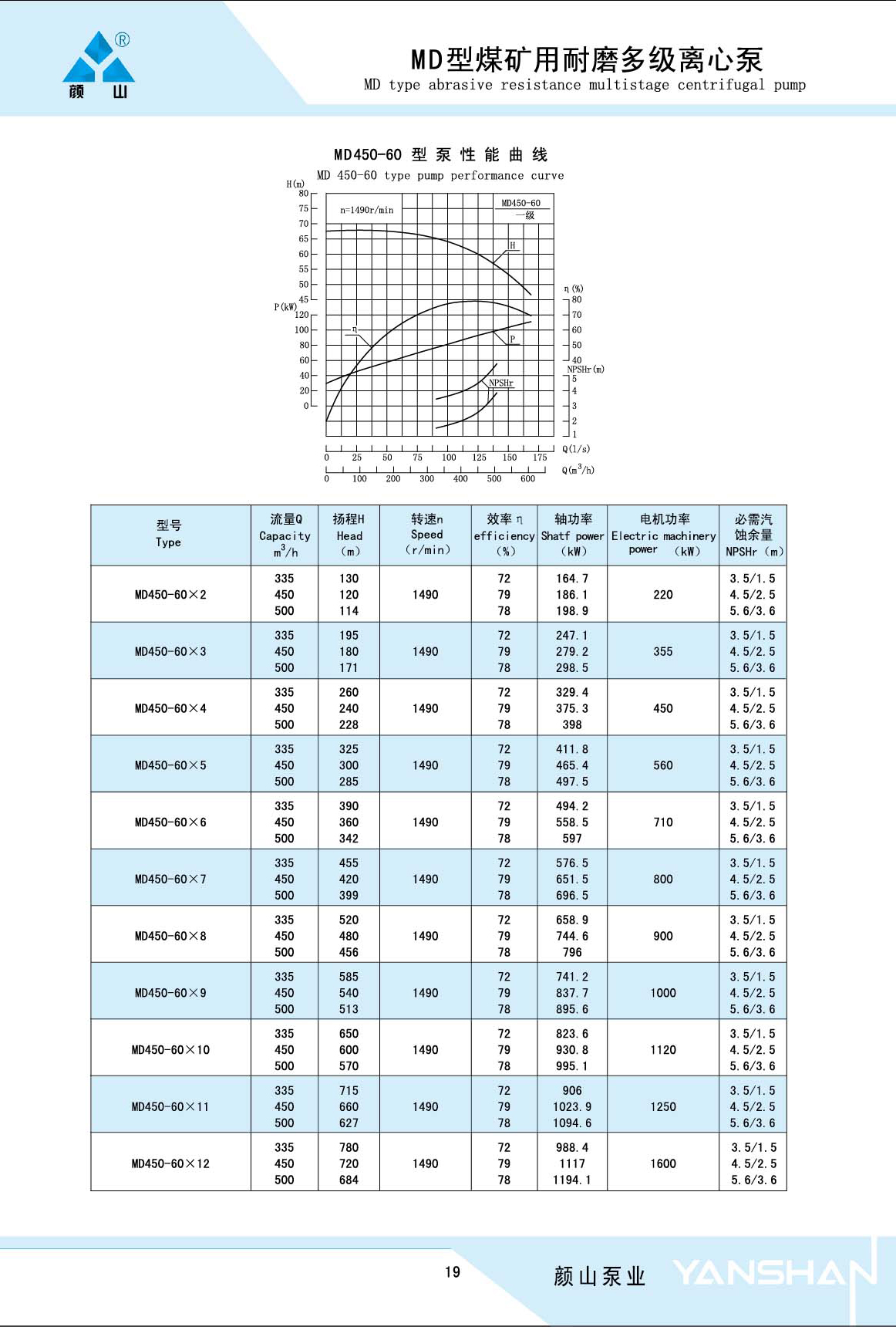

  性能参数范围：

  流量：50~500m3/h

  扬程：40~1000m，最大颗粒度0.5mm。

  汽蚀余量：(允许吸上真空高度)2.7~5m (7.5~5.2m)
