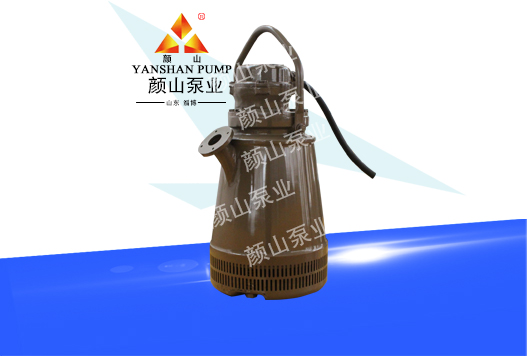

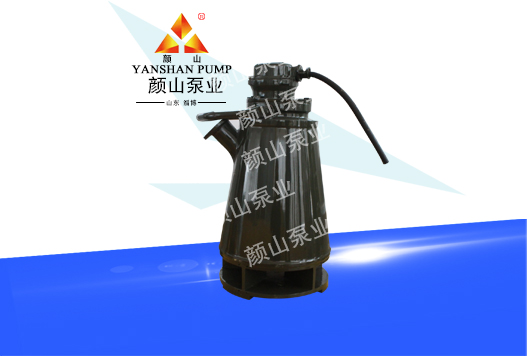

BQS系列矿用隔爆型潜水排沙电泵由充水式潜水三相异步电动机和多级离心泵组成一体潜入水中进行工作。执行GB 3836.1、GB 3836.2、MT/T671标准。与传统的矿用离心泵相比具有安装使用维护方便，不怕水、运行安全可靠，性能稳定、振动噪音小，效率高、结构紧凑、运行费用低等优点，同时可不用建泵房、可实行自动控制，特别适用于水位落差大及有水患威胁场所排水。根据实际现场使用环境，可在机组外部增加导流罩，增加其运行可靠性。因在工作时电机内腔是充满清水的，在潜入水中工作时不会产生电火花引起爆炸。该电泵的水泵和电机为分体式结构，可分体运输，可立式、卧式、斜式安装使用。
- 工作原理
- 性能参数
用途及特点：

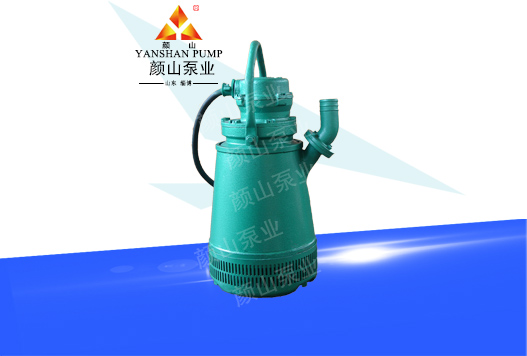

BQW(BQX)型隔爆潜污水电泵主要用于煤矿井下巷道及工作面的疏干排水，并可广泛用于各种易烯易爆场合。符合GB3836.1.2爆炸环境用防爆电气设备标准要求。安标证、隔爆证两证齐全。该泵为下泵式结构，机泵同轴一体，宽流道式叶轮，特别适用于低水位且含有较大颗粒污物的污水排放。具有结构简单、寿命长、使用简便等特点。
使用条件：
1.该泵可以在空气中含有甲烷，爆炸性的煤尘等易燃易爆气体环境中安全使用。
2.电源：三相交流电，电压660V/380V,频率50Hz。
3.水源：o水温不超过40oC o水的酸碱度PH=6.5~8 o水中含有固体颗粒的直径参见参数表。浆体比重不超过1.6
表1
|
产品型号 |
流量 (m3/h) |
扬程 (m) |
电机 功率 （kW） |
转速 (r/min) |
通过颗粒直径 （mm） |
泵出水 口内径 （mm） |
电流 （A） 380V/660V |
重量 （kg） |
电泵效率 % |
电泵最大外形尺寸 （mm×mm） |
|
BQS10-25-2.2/B |
10 |
25 |
2.2 |
3000 |
10 |
50 |
4.7/2.7
|
50 |
28.5 |
385×332×580 |
|
BQS12-18-2.2/B |
12 |
18 |
10 |
50 |
50 |
31 |
385×332×561 |
|||
|
BQS15-15-2.2/B |
15 |
15 |
10 |
50 |
50 |
34.2 |
380×305×570 |
|||
|
BQS20-14-2.2/B |
20 |
14 |
10 |
65 |
50 |
35.6 |
367×305×570 |
|||
|
BQS25-10-2.2/B |
25 |
10 |
10 |
65 |
50 |
37.4 |
367×305×570 |
|||
|
BQS50-10-3/B |
50 |
10 |
3 |
3000 |
15 |
80 |
6.8/3.9
|
65 |
41.9 |
410×348×586 |
|
BQS70-7-3/B |
70 |
7 |
15 |
80 |
65 |
39 |
410×348×586 |
|||
|
BQS20-20-3/B |
20 |
20 |
15 |
50 |
65 |
35.2 |
421×361×602 |
|||
|
BQS40-14-3/B |
40 |
14 |
15 |
80 |
65 |
39 |
410×348×586 |
|||
|
BQS15-25-3/B |
15 |
25 |
15 |
50 |
65 |
33 |
421×361×602 |
|||
|
BQS15-30-4/B |
15 |
30 |
4 |
3000 |
7 |
65 |
8.2/4.7 |
85 |
32 |
384×384×689 |
|
BQS25-22-4/B |
25 |
22 |
7 |
65 |
85 |
32 |
384×384×689 |
|||
|
BQS35-18-4/B |
35 |
18 |
9 |
80 |
85 |
39.8 |
415×415×697 |
|||
|
BQS60-10-4/B |
60 |
10 |
11 |
80 |
85 |
40.9 |
415×415×697 |
|||
|
BQS100-10-5.5/N |
100 |
10 |
5.5 |
3000 |
25 |
100 |
10.7/6.2 |
82 |
42.8 |
413×413×926 |
|
BQS50-20-5.5/N |
50 |
20 |
25 |
100 |
82 |
44.4 |
413×413×926 |
|||
|
BQS60-15-5.5/N |
60 |
15 |
25 |
100 |
82 |
45.2 |
413×413×926 |
|||
|
BQS20-35-5.5/N |
20 |
35 |
25 |
80 |
82 |
35.8 |
436×436×902 |
|||
|
BQS15-50-5.5/N |
15 |
50 |
25 |
80 |
82 |
33.4 |
436×436×902 |
|||
|
BQS30-30-5.5/N |
30 |
30 |
25 |
80 |
82 |
37.8 |
436×436×902 |
|||
|
BQS40-25-5.5/N |
40 |
25 |
25 |
80 |
82 |
41.2 |
436×436×902 |
|||
|
BQS80-12-5.5/N |
80 |
12 |
25 |
100 |
82 |
43.5 |
413×413×926 |
|||
|
BQS20-50-7.5/N |
20 |
50 |
7.5 |
3000 |
5 |
80 |
15/8.7 |
120 |
35 |
436×436×902 |
|
BQS15-60-7.5/N |
15 |
60 |
5 |
80 |
120 |
33.2 |
436×436×902 |
|||
|
BQS30-40-7.5/N |
30 |
40 |
6 |
80 |
120 |
37.2 |
436×436×902 |
|||
|
BQS40-30-7.5/N |
40 |
30 |
6 |
80 |
120 |
41.5 |
436×436×902 |
|||
|
产品型号 |
流量 (m3/h) |
扬程 (m) |
电机 功率 （kW） |
转速 (r/min) |
通过颗粒直径 （mm） |
泵出水 口内径 （mm） |
电流 （A） 380V/660V |
重量 （kg） |
电泵效率 % |
电泵最大外形尺寸 （mm×mm） |
|
BQS50-25-7.5/N |
50 |
25 |
7.5 |
3000 |
11 |
100 |
15/8.7 |
120 |
44.7 |
413×413×926 |
|
BQS70-20-7.5/N |
70 |
20 |
13 |
100 |
120 |
45.3 |
413×413×926 |
|||
|
BQS100-12-7.5/N |
100 |
12 |
14 |
100 |
120 |
44.9 |
413×413×926 |
|||
|
BQS30-50-11/N |
30 |
50 |
11 |
3000 |
9 |
80 |
20.9/12 |
172 |
37.3 |
436×436×1021 |
|
BQS40-40-11/N |
40 |
40 |
9 |
80 |
172 |
40.1 |
436×436×1021 |
|||
|
BQS50-30-11/N |
50 |
30 |
10 |
80 |
172 |
45 |
436×436×1021 |
|||
|
BQS80-20-11/N |
80 |
20 |
10 |
150 |
172 |
47.4 |
436×436×1021 |
|||
|
BQS35-60-15/N |
35 |
60 |
15 |
3000 |
9 |
80 |
27.9/16.9 |
210 |
37.7 |
487×487×1059 |
|
BQS50-50-15/N |
50 |
50 |
11 |
100 |
210 |
40.7 |
436×436×1014 |
|||
|
BQS60-30-15/N |
60 |
30 |
11 |
100 |
210 |
46.6 |
436×436×1014 |
|||
|
BQS80-25-15/N |
80 |
25 |
12 |
150 |
210 |
47.8 |
487×487×1072 |
|||
|
BQS30-70-18.5/N |
30 |
70 |
18.5 |
3000 |
9 |
100 |
33.9/19.5 |
275 |
36.7 |
487×487×1101 |
|
BQS80-30-18.5/N |
80 |
30 |
10 |
150 |
275 |
48.6 |
468×468×1138 |
|||
|
BQS60-40-18.5/N |
60 |
40 |
10 |
100 |
275 |
45.1 |
487×487×1101 |
|||
|
BQS20-100-18.5/N |
20 |
100 |
8 |
100 |
275 |
35.7 |
510×510×1083 |
|||
|
BQS40-60-18.5/N |
40 |
60 |
10 |
100 |
275 |
39.4 |
487×487×1101 |
|||
|
BQS100-20-18.5/N |
100 |
20 |
12 |
150 |
275 |
49.2 |
468×468×1138 |
|||
|
BQS30-100-22/N |
30 |
100 |
22 |
3000 |
11 |
100 |
40.5/23.3 |
290 |
37.8 |
508×508×1086 |
|
BQS40-80-22/N |
40 |
80 |
11 |
80 |
290 |
39.3 |
508×508×1086 |
|||
|
BQS80-40-22/N |
80 |
40 |
12 |
150 |
290 |
45.6 |
487×487×1118 |
|||
|
BQS60-50-22/N |
60 |
50 |
12 |
100 |
290 |
42.3 |
487×487×1105 |
|||
|
BQS100-30-22/N |
100 |
30 |
14 |
150 |
290 |
49.8 |
487×487×1118 |
|||
|
BQS150-20-22/N |
150 |
20 |
14 |
150 |
290 |
50.2 |
487×487×1118 |
|||
|
BQS50-100-30/N |
50 |
100 |
30 |
3000 |
7 |
100 |
59/34 |
420 |
41.5 |
595×595×1090 |
|
BQS60-80-30/N |
60 |
80 |
8 |
100 |
420 |
42.3 |
595×595×1090 |
|||
|
BQS100-50-30/N |
100 |
50 |
8 |
150 |
420 |
52.0 |
570×570×1110 |
|||
|
BQS120-40-30/N |
120 |
40 |
8 |
150 |
420 |
51.3 |
552×552×1127 |
|||
|
产品型号 |
流量 (m3/h) |
扬程 (m) |
电机 功率 （kW） |
转速 (r/min) |
通过颗粒直径 （mm） |
泵出水 口内径 （mm） |
电流 （A） 380V/660V |
重量 （kg） |
电泵效率 % |
电泵最大外形尺寸 （mm×mm） |
|
BQS80-60-30/N |
80 |
60 |
30 |
3000 |
8 |
150 |
59/34 |
420 |
44.2 |
570×570×1110 |
|
BQS150-30-30/N |
150 |
30 |
14 |
150 |
420 |
51.5 |
552×552×1127 |
|||
|
BQS80-80-37/N |
80 |
80 |
37 |
3000
|
8 |
150 |
66.6/38.3 |
450 |
43.6 |
570×570×1148 |
|
BQS60-100-37/N |
60 |
100 |
7 |
100 |
450 |
42.6 |
552×552×1127 |
|||
|
BQS100-60-37/N |
100 |
60 |
8 |
150 |
450 |
47.7 |
570×570×1148 |
|||
|
BQS200-30-37/N |
200 |
30 |
15 |
150 |
450 |
54.3 |
552×552×1165 |
|||
|
BQS50-120-37/N |
50 |
120 |
7 |
100 |
450 |
41.6 |
595×595×1128 |
|||
|
BQS150-40-37/N |
150 |
40 |
10 |
150 |
450 |
52.0 |
552×552×1165 |
